Проект производства работ - Как это выглядит

Здесь Вы можете ознакомиться с примерами проектов производства работ

ППРк (Проект производства работ кранами)

Рассматривается установка и безопасная эксплуатация трех башенных кранов при строительстве серии монолитных жилых домов. В связи со стесненными условиями краны работают с ограничением зоны обслуживания.

Стационарные башенные краны марок Jaso J110N и Jaso J140N возводят конструкции 19-этажного здания с отметки 0.000 до отм. +63.000. Краны монтируется на фундаментные опоры с отметкой плиты -2.200, с анкерным креплением башни.

Максимально поднимаемый груз кранами на вылете 2.5-15м составляет 5 т, на вылете 15-40м – 2.5 т.

Башенные краны используется на всех этапах строительства подземной и надземной части здания, а именно:

  • для разгрузки с автотранспорта и складирования материалов и изделий по мере поступления их на строительную площадку
  • для подачи пачек арматуры, армосеток и опалубки,  а также для подачи бетона в бадьях при возведении монолитных конструкций
  • для подачи на монтажный горизонт мелкоштучных материалов и строительного раствора
  • для подачи и снятия со здания строительной оснаст5и, оборудования, расходных материалов и пр.

Объем проекта: Поянительная записка А4 - 35 листов, чертежи А1 - 5 листов

ППРк Горизонтальная привязка крана ППРк Вертикальная привязка крана Схемы строповки Схемы складирования

ППР на земляные работы

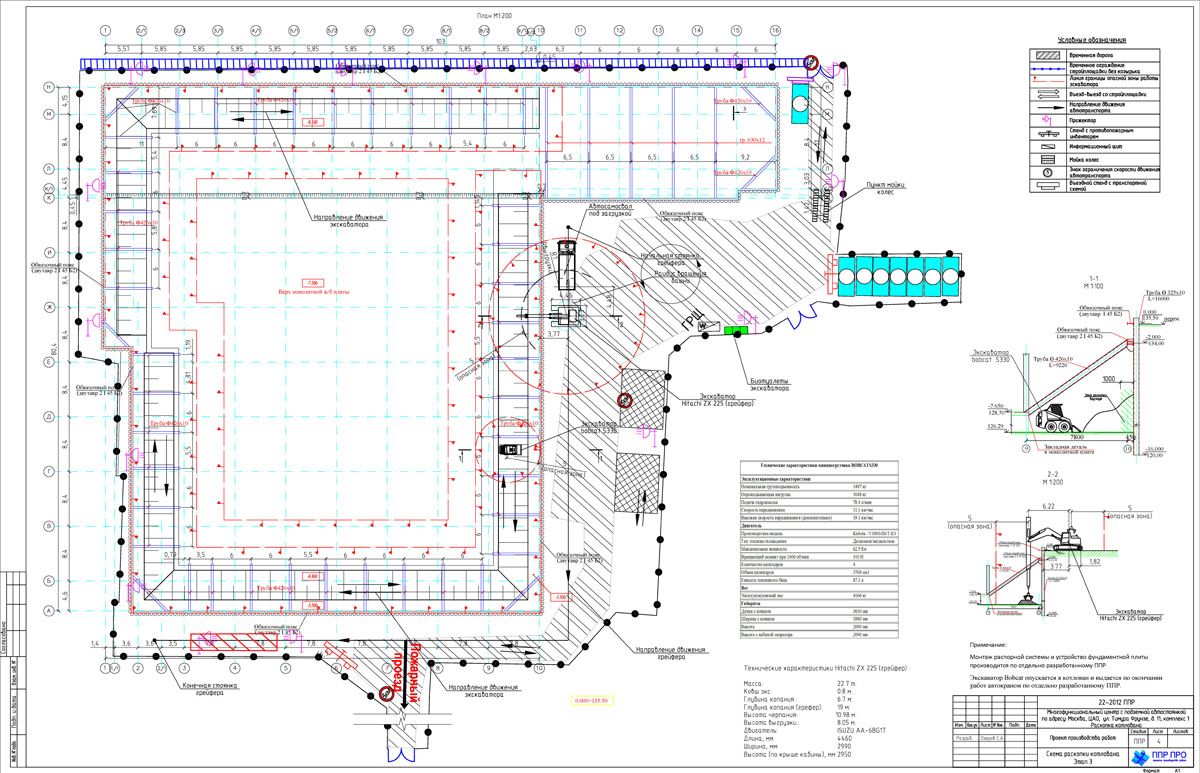

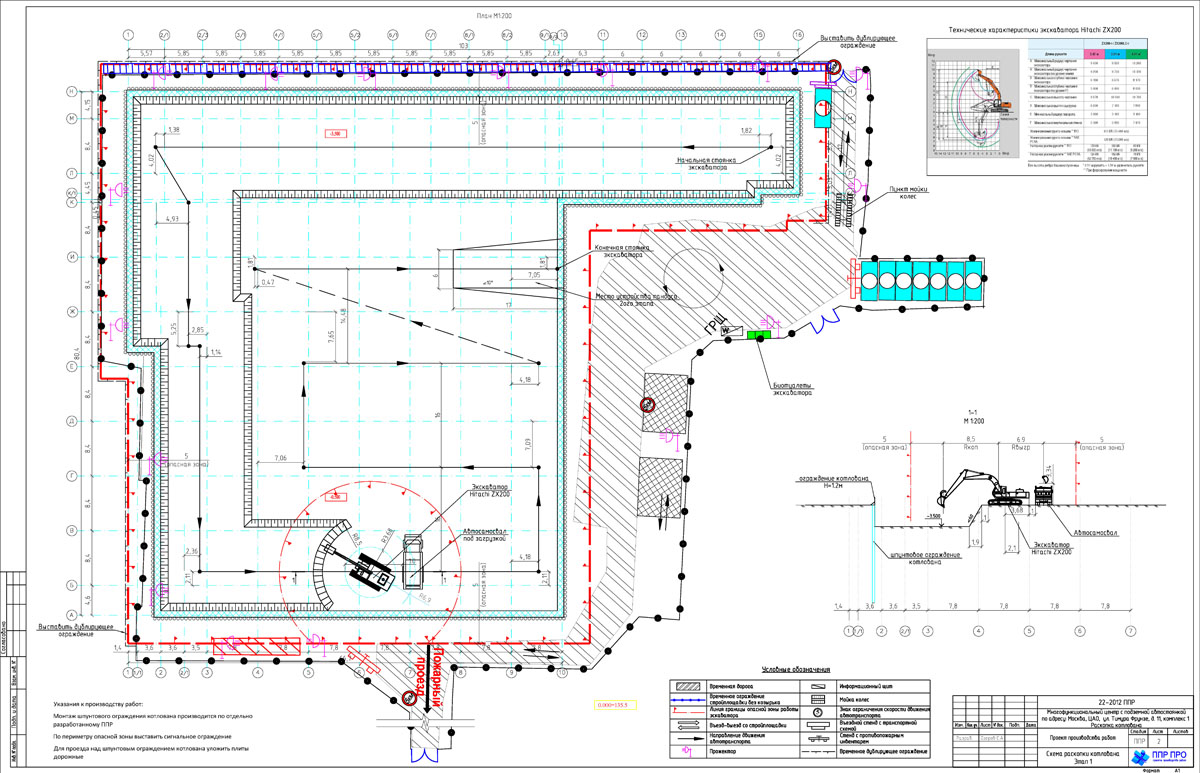

Данный пример ППР на раскопку котлована под защитой шпунтового ограждения. Раскопка производится в 3 этапа.

  • Этап 1. Работы на отметке 135.50÷134.60  выполняются экскаватором Hitachi ZX 200 с ёмкостью ковша 0,8 м3 (максимальный радиус копания – 9,75м, максимальный глубина копания - 6.49 м) оборудованным ковшом «обратная лопата» с погрузкой  грунта в автосамосвалы. С отставанием в 4 метра от работы экскаватора Hitachi ZX 200 выполняется монтаж обвязочного пояса (1 двутавр N45 Б2). Монтаж  ведется автокраном по отдельно разработанному ППР.
  • Этап 2. Работы на отметке 132.50  выполняются экскаватором Hitachi ZX 200.  На этом уровне производится разработка котлована до проектной  глубины  127.84÷127,84 м, путем разработки  и перемещения грунта в автосамосвал. С отставанием в 4 метра от работы экскаватора ZX 200 выполняется распорная конструкция, состоящая из обвязочного пояса (2 двутавра N45 Б2), распоров из труб 426х10мм в осях 1÷10 и подкосов, а также из труб 630х12мм в осях 11÷16. Монтаж  ведется автокраном по отдельно разработанному ППР.
  • Этап 3. Раскопку откосов выполняются путем разработки  и перемещения грунта экскаватором Bobcat  S330 в зону работы грейфера Hitachi ZX 225. Грейфер выдает разработанный грунт на поверхность и грузит его в автосамосвал. Из котлован экскаватор Bobcat  S330 выдается по окончании работ автокраном по отдельно разработанному ППР.

На последнем этапе производится выемка грунта бермы под установленными укосинами шпунтового ограждения котлована с использованием миниэкскаватора.

Объем проекта: Поянительная записка А4 - 28 листов, чертежи А1 - 5 листов

ППР на земляные работы Проект производства работ на земляные работы ППР раскопка котлована

Проект производства работ по устройству водопровода методом бурошнековой проходки

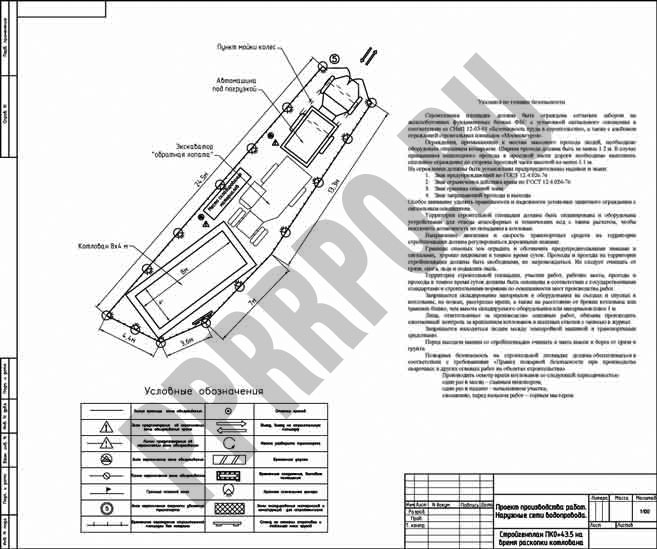

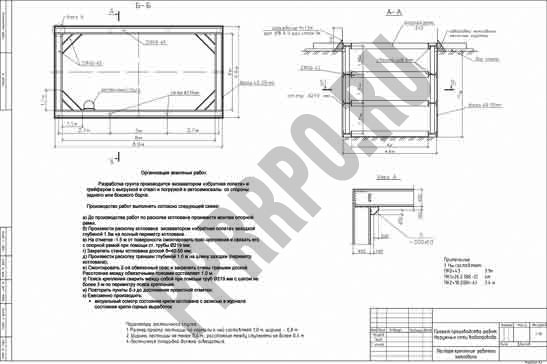

Прокладка водопровода в футляре, сооружаемом закрытым методом бурошнековой проходки. Рассматривается также раскопка рабочего котлована прямоугольной формы и приемной круглой шахты.

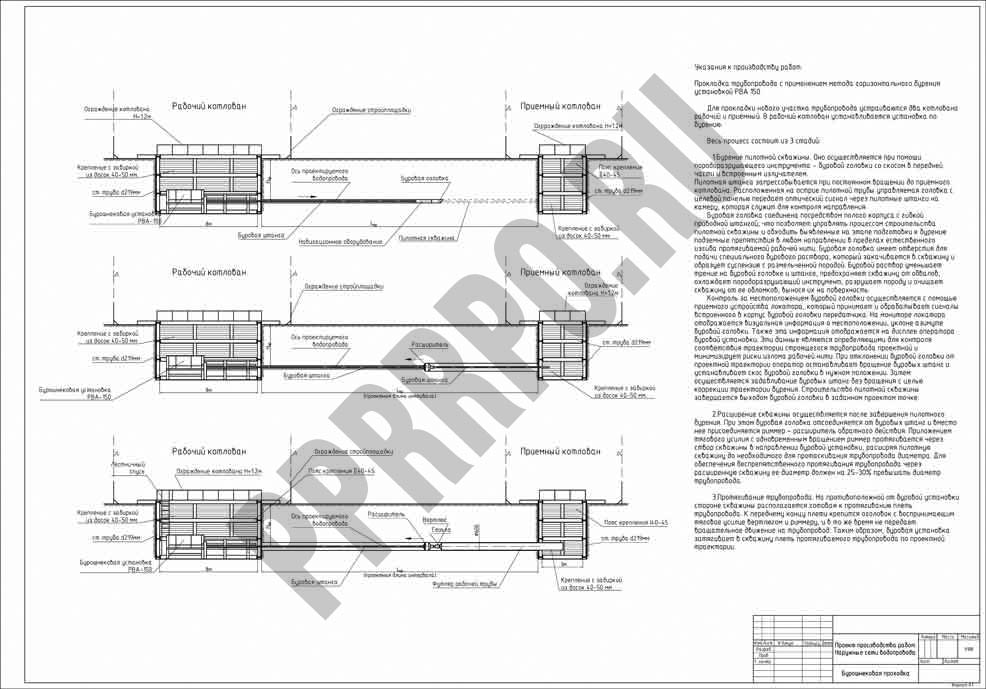

Работы по прокладке труб бурошнековой проходкой осуществляются в несколько этапов:

  • 1-й этап. Продавливание пилотного става, состоящего из штанг и пилотной головки, на длину интервала от стартовой до приемного котлована. Точное направление трассы обеспечивается системой контроля положения пилотной головки, информация о положении которой изображается на экране монитора, подвешенного в стартовой шахте.
  • 2-й этап. Продавливание обсадных стальных труб и расширителя, смонтированного в стартовом котловане на последней штанге пилотного става в пределах длины всего интервала между котлованами. Продавливание рабочих труб из стартового котлована с одновременным извлечением выдавливаемых обсадных стальных труб в приемном котловане. Ведется задавливание обсадных труб с буровой головкой в головной части колонны труб, служащей для разработки грунта в забое, транспортировка грунта от забоя до бадьи в стартовом котловане производится шнековым конвейером.
  • 3-й этап. Продавливание рабочих труб диаметром, меньшим или равным диаметру обсадных труб, с одновременным продавливанием обсадных труб и звеньев шнекового конвейера в приемный котлован и их разборкой. При диаметре рабочих труб меньше диаметра обсадных строительный зазор (пространство), образовавшийся между рабочим трубопроводом и внутренней поверхностью выработки, подлежит заполнению тампонажным раствором.

Объем проекта: Поянительная записка А4 - 25 листов, чертежи А1 - 4 листа

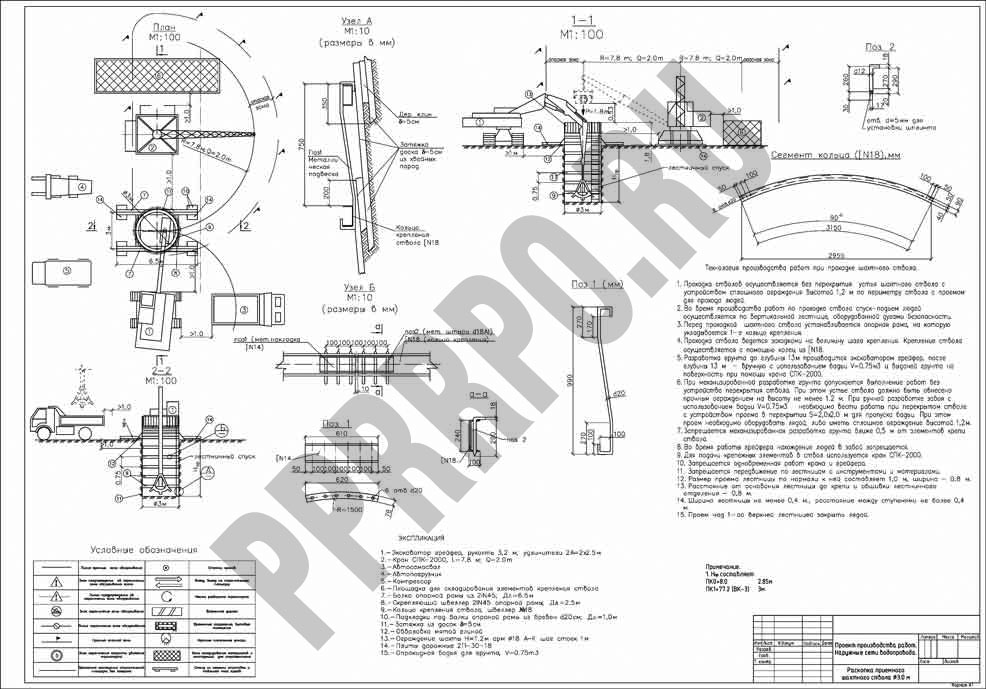

ППР Бурошнековая проходка ППР Крепление котлована Раскопка круглого котлована

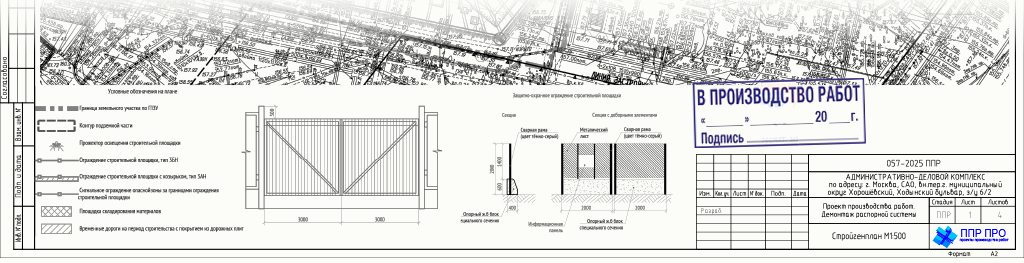

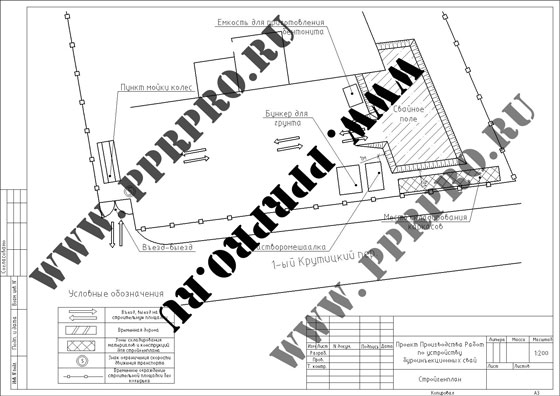

Стройгенплан

ППР на устройство шпунтового ограждения и буронабивных свай

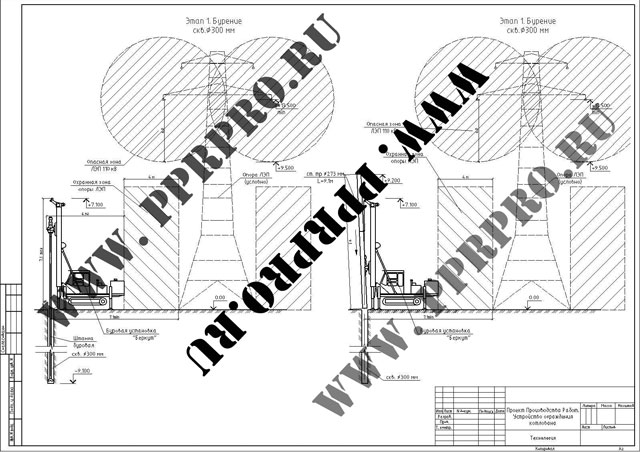

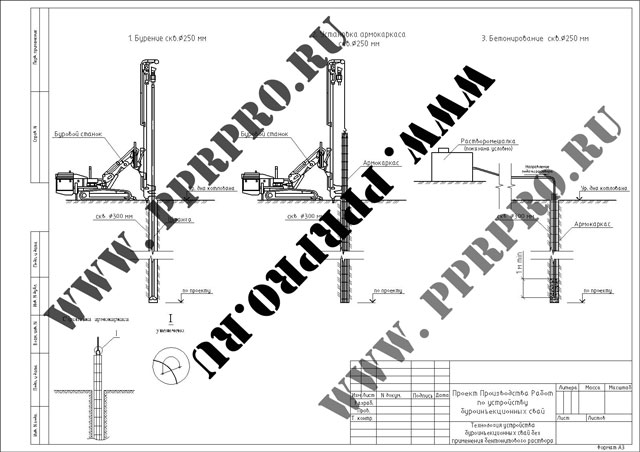

Пример ППР на устройство шпунтового ограждения котлована в охранной зоне ЛЭП (лини электропередач). Выполнение буронабивных свай: забуривание скважины шнеками, монтаж армокаркаса сваи буровой установкой, заполнение сваи бетонной смесью методом снизу-вверх.

Бурение буронабивных свай Ø620 мм производится буровой установкой на базе «Hitachi»

Бурение каждой скважины должно начинаться после инструментальной проверки отметок спланированной поверхности земли и положения осей контура на площадке.

Бетонирование свай производится путем подачи бетонной смеси в скважину через полые шнеки.

По мере подачи бетона в скважину производится подъем и демонтаж секций шнеков, при чем уровень бетона в скважине должен быть выше низа шнека не менее чем на 1 м. Расстояние между забоем скважины и нижним торцом шнека при начале бетонирования не должно превышать 30 см.

Объем проекта: Поянительная записка А4 - 20 листов, чертежи А1 - 6 листов

ППР Бурошнековая проходка Стройгенплан в составе ППР Буронабивные сваи ППР

Проект производства работ на установку лесов

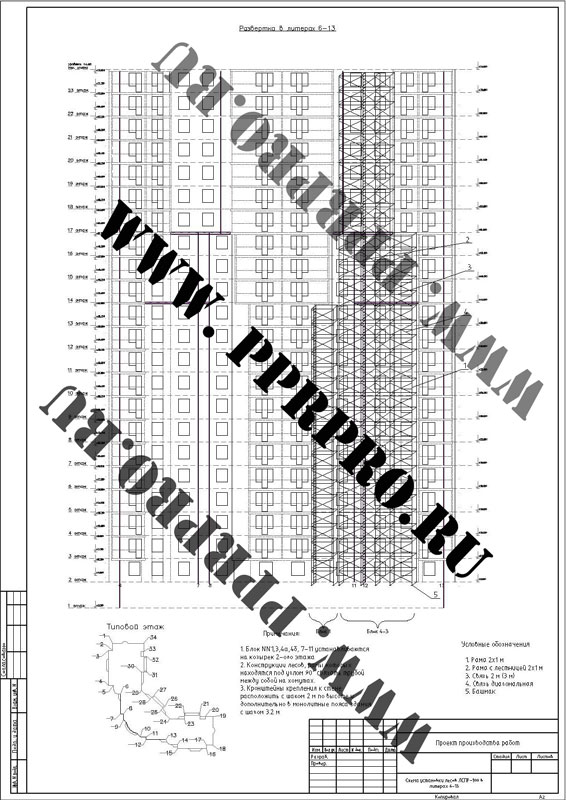

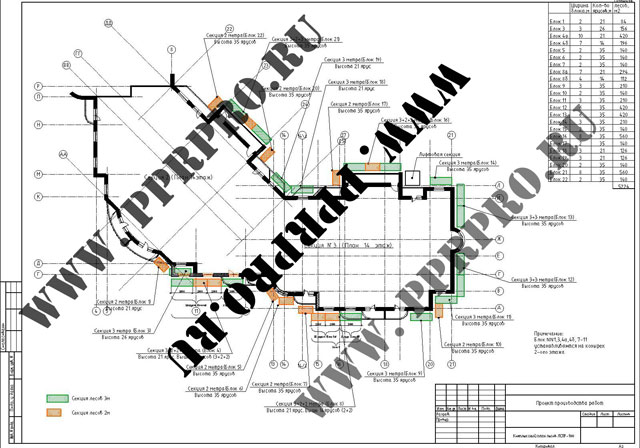

Пример ППР на установку лесов по фасаду строящегося здания

Леса стоечные приставные хомутовые представляют собой пространственную каркасно-ярусную систему, смонтированную из трубчатых элементов: стоек, поперечин, продольных и диагональных связей, которые соединяются между собой при помощи узловых соединений - хомутов.

Крепление лесов к стене производится при помощи анкеров, закладываемых в пробиваемые в стенах отверстия диаметром 14 мм.

Леса должны быть прикреплены к стене строящегося здания. Крепление осуществляется не менее чем через один ярус для крепления стоек, через два пролета для верхнего яруса и одного крепления на каждые 50 кв.м проекции поверхности лесов на фасад здания.

Объем проекта: Поянительная записка А4 - 38 листов, чертежи А1 - 4 листа

ППР на леса разработкаППР типовой фасадные работы

На основании чего Вы обязаны иметь ППР? Список нормативных документов.
