ППР на монтаж металлоконструкций

Разрабатывается проект монтажа металлических конструкций с подробной документацией: технологические карты, схемы строповки, стройгенплан и календарный график. Документация обеспечивает безопасность, точность монтажа и согласование с надзорными органами.

Полный комплект ППР на стальной каркас за 3 рабочих дня

Установка колонн, ферм, балок, связей со схемами работы крана, стройгенпланом и контролем геометрии по СП 70.13330.2012 и СП 48.13330.2019 — обеспечиваем безопасный подъём и точность установки каркаса.

Типы металлоконструкций

  • Колонны каркаса — установка на фундаменты, выверка по осям и вертикали, временное крепление расчалками/кондукторами, анкеровка
  • Фермы покрытий — стропильные, подстропильные, связевые панели с центрированием по осям, строповка с учётом центра тяжести
  • Балки и прогоны — главные балки, второстепенные прогоны, подкрановые балки
  • Связи жёсткости — вертикальные/горизонтальные, крестовые, портальные для обеспечения пространственной неизменяемости
  • Профнастил и сэндвич-панели — покрытия и стеновые ограждения, крепление самонарезающими винтами по прогонам

Состав проекта

  • Пояснительная записка — технология монтажа колонн, ферм, балок, связей и прогонов, порядок установки, способы выверки

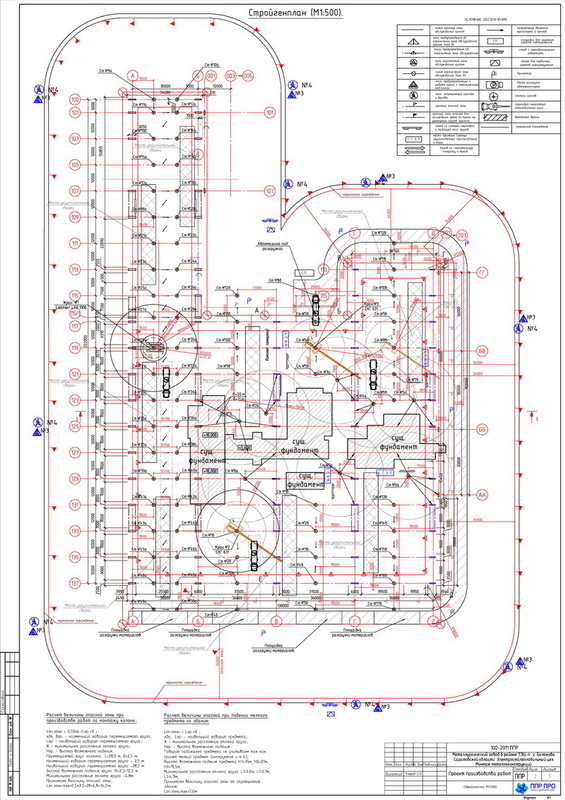

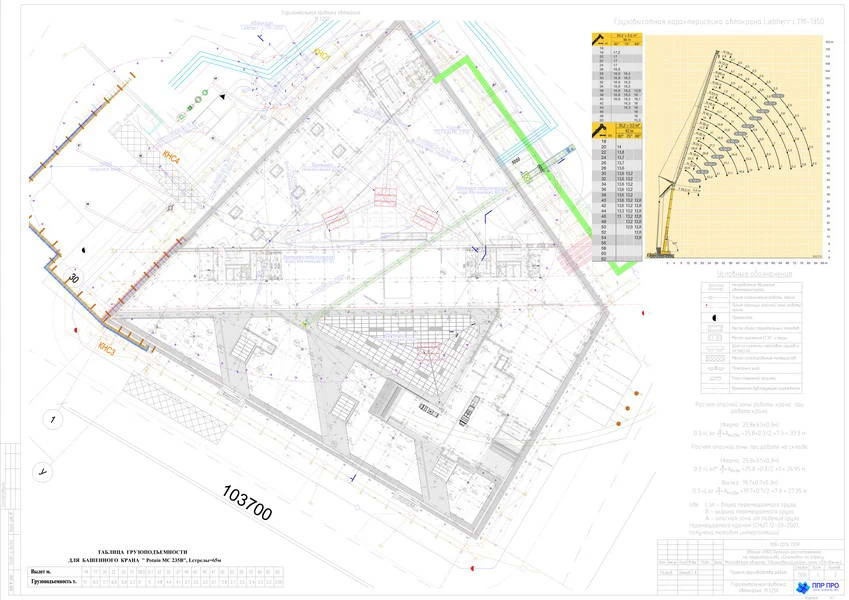

  • Стройгенплан — зоны действия кранов, склады металла, опасные участки, траектории крановых путей, временные постройки

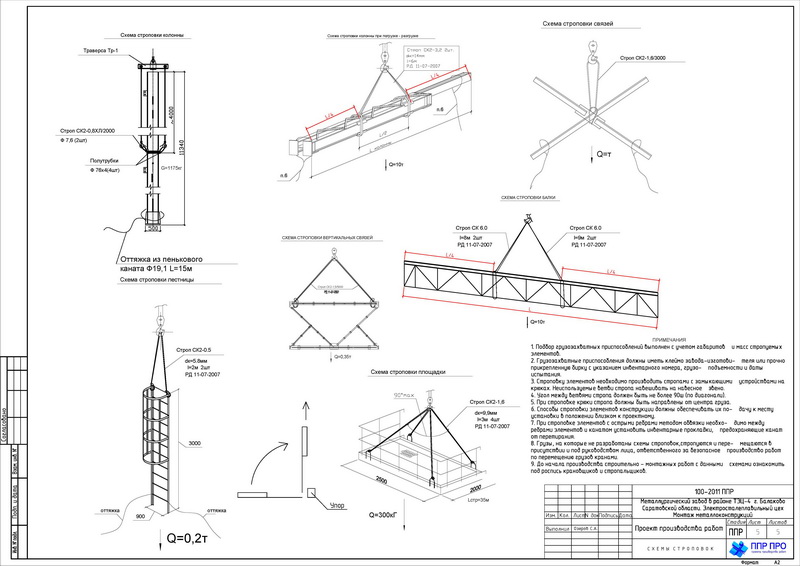

  • Схемы строповки — расчёты грузоподъёмности, места зацепа, траверсы, балансиры для каждого типа элементов
  • Технологические карты — укрупнительная сборка, подъём краном, выверка по осям, временное/постоянное крепление, сварка/болты

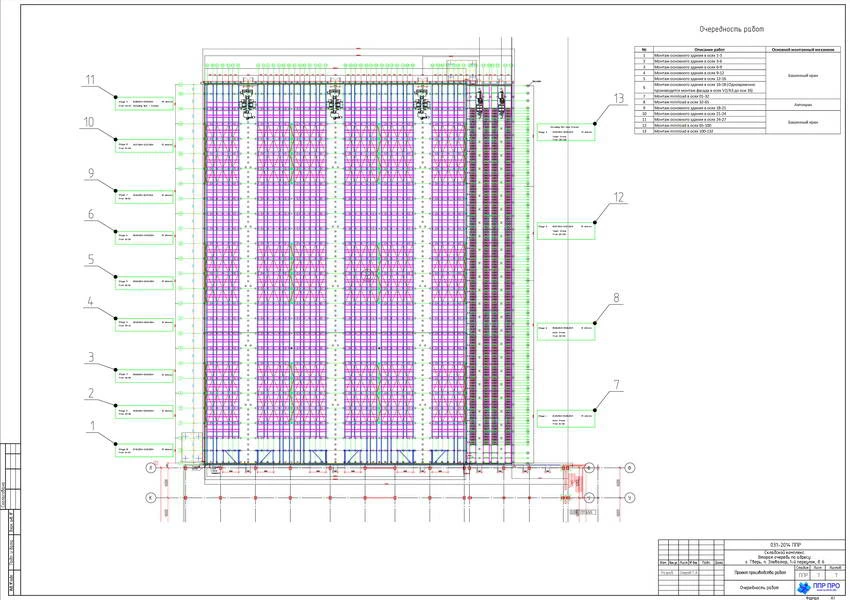

  • График работ — сроки, потребность в кранах, персонале, материалах, привязка к этапам возведения каркаса
  • Обеспечение устойчивости — схемы временного крепления расчалками и распорками до окончательной фиксации, контроль на всех стадиях
  • Контроль качества — нормативы приёмки, геометрические параметры, освидетельствование скрытых работ, исполнительная документация

Требования СП 70.13330.2012

  • Входной контроль — проверка металлоконструкций на соответствие КМ/КМД, отсутствие деформаций, наличие сертификатов
  • Допуски при установке — отклонения осей ±5 мм, вертикальность колонн ±10 мм на этаж, отметки верха ±5 мм
  • Геодезический контроль — на каждом этапе монтажа: установка колонн, ферм, балок, измерение теодолитом/нивелиром
  • Сварные соединения — визуальный контроль швов, ультразвуковая дефектоскопия, испытания на прочность, протоколы
  • Болтовые соединения — затяжка высокопрочных болтов динамометрическими ключами, контроль усилия, маркировка
  • Временное крепление — расчалки, кондукторы, распорки для обеспечения устойчивости до окончательной фиксации связей

Этапы разработки

  1. Сбор исходных (КМ/КМД чертежи металлоконструкций, ПОС, спецификации элементов, грузовые характеристики кранов)
  2. Схемы строповки для каждого типа элементов, расчёты грузоподъёмности, выбор траверс и балансиров
  3. Технологические карты: укрупнительная сборка, подъём, выверка, временное/постоянное крепление, сварка/болты
  4. Стройгенплан с зонами кранов, складами, крановыми путями, опасными участками, временными постройками
  5. Календарный график монтажа, контроль качества геометрии, согласование технадзора, авторского надзора

Срок от 3 рабочих дней

Типовой ППР при полном комплекте КМ/КМД чертежей и ПОС

Москва и регионы

Учитываем застройку, близость ЛЭП, грунты под краны, городские регламенты

Расчёт по тоннажу

Цена формируется по объёму металла, сложности каркаса, количеству типов элементов

До согласования

Вносим правки технадзора, авторского надзора, подрядчика до утверждения

Получить расчет ППР

Отправьте КМ/КМД чертежи и ПОС — вернём срок и смету в течение часа

Реализованные проекты

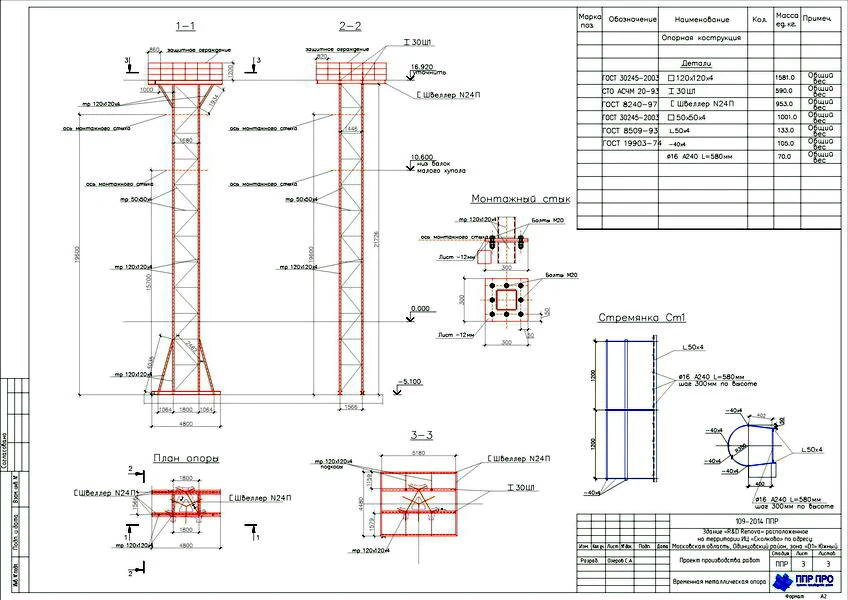

Посмотрите на примеры наших работ: проекты по монтажу стальных конструкций.

ППР для монтажа металлоконструкций: безопасность и контроль качества

Документация разрабатывается в соответствии с СП 70.13330.2012 и СП 48.13330.2019. Это обеспечивает соблюдение технологии строительства, точность выбора механизмов и контроль прочности конструкций.

01

Что входит в состав ППР на монтаж металлоконструкций

  • Пояснительная записка. Описание технологии монтажа колонн, ферм, балок, связей и прогонов. В документе изложен порядок установки и способы проверки их правильности.
  • Стройгенплан. Схема размещения объектов: зоны действия кранов, склады для металла, опасные участки, траектории крановых путей. Расположение временных построек.
  • Технологические карты. Расчеты грузоподъемности, схемы безопасной строповки и выбор грузозахватных приспособлений для каждого вида элементов.
  • Календарный график. Сроки работ, потребность в механизмах, людях и материалах. Привязка к этапам возведения каркаса;
  • Обеспечение устойчивости. Схемы временного крепления, расчалок и распорок до окончательной фиксации. Мероприятия на всех стадиях монтажа;
  • Контроль качества. Нормативы приемки работ, контроль геометрических параметров. Процедура освидетельствования скрытых работ и оформление исполнительной документации.
02

Нормативная база и соблюдение требований СП 70.13330.2012

Мы выполняем проект в соответствии с требованиями СП 70.13330.2012 (ранее СНиП 3.03.01-87). Данный стандарт определяет нормы монтажа стальных конструкций, применимые к различным типам зданий.

В своде правил изложены стандарты качества конструкций, включая соответствие проектной документации (КМ и КМД). В нем также определены допустимые отклонения при монтаже, а также способы контроля геометрических параметров. Свод правил содержит рекомендации по строповке, подъему, выверке и временному закреплению конструктивных элементов

ПДля обеспечения пространственной неизменяемости конструкций необходимо предусмотреть соответствующие мероприятия. Это особенно важно на этапе укрупнительной сборки, подъема и установки в конечное рабочее положение.

03

Технология монтажа: колонны, фермы, связи

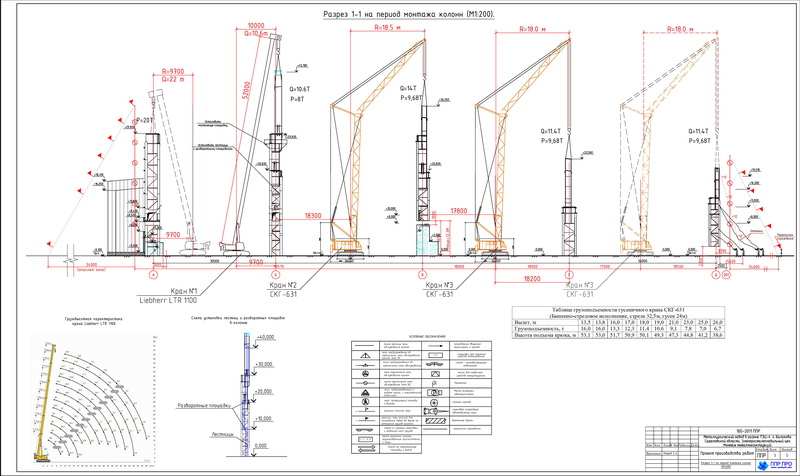

Установка колонн на фундамент: порядок работ, включая выверку по вертикали и осям. Описание методов временного закрепления с помощью расчалок или кондукторов, а также фиксации окончательной анкерными болтами.

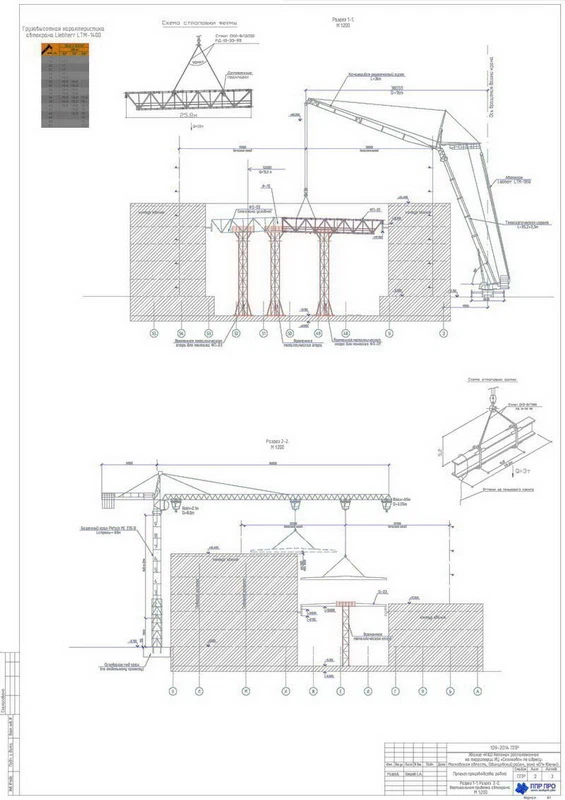

Установка ферм ведется поэтапно: сначала возводятся связевые панели, затем рядовые фермы. При этом учитывается расположение центра тяжести при разработке схем строповки. Для обеспечения правильного положения ферм применяются различные методы выверки и крепления к колоннам или опорам

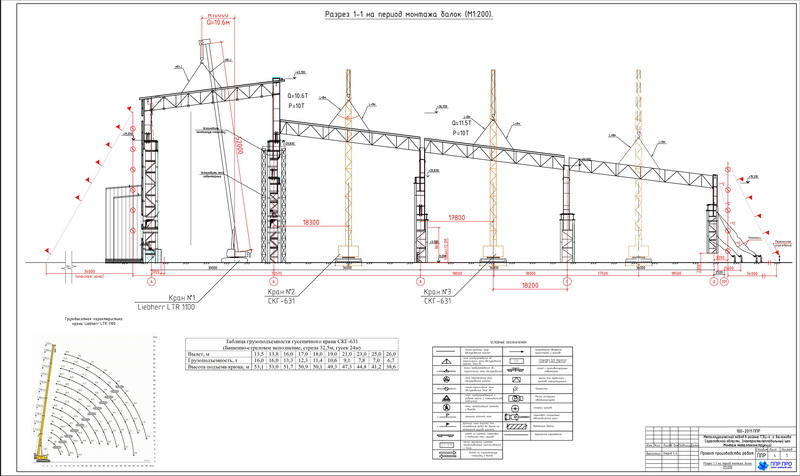

Монтаж связей и балок ведется с учетом порядка установки горизонтальных и вертикальных элементов, прогонов и балок. На каждом этапе сборки обеспечивается жесткость и стабильность каркаса.

04

Механизмы и грузозахватные приспособления

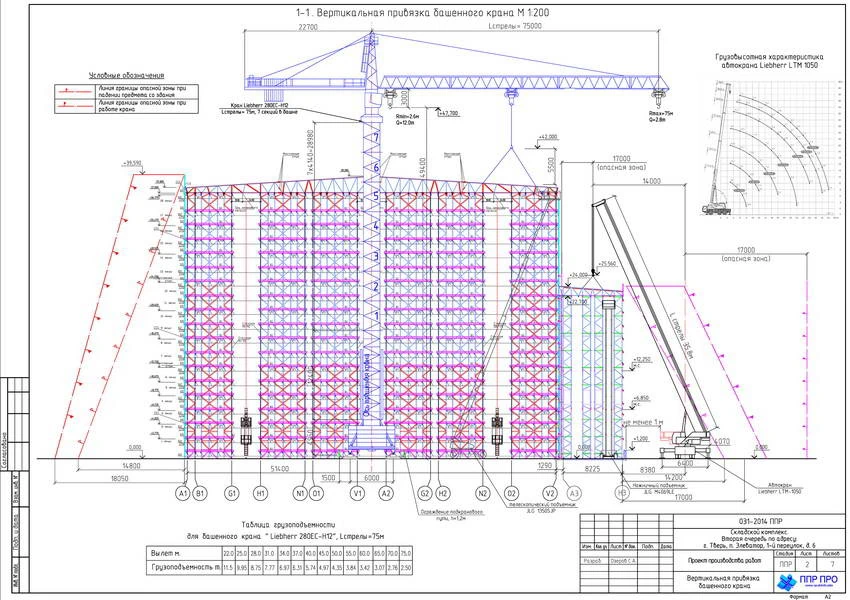

Мы подбираем краны, учитывая реальные размеры и вес элементов. В нашем распоряжении автокраны, гусеничные и башенные краны с необходимой грузоподъемностью, вылетом стрелы и высотой подъема

Схемы строповки, которые четко показывают места зацепа, обеспечивают устойчивость элемента во время подъема. Используем различные типы стропов, траверсы и балансиры для предотвращения деформации или опрокидывания

Все грузозахватные приспособления должны быть оснащенs паспортом и актом испытаний. Обязательной является маркировка грузоподъемности. Проверка осуществляется перед началом выполнения работ и результаты заносятся в документацию.

05

Особенности московской площадки и регионов: учет нюансов.

Работаем с объектами, расположенными в Москве, Московской области и других регионах России. Учитываем особенности застройки, соседние постройки и существующие коммуникации.

В Москве действуют городские регламенты, которым необходимо следовать. При работе кранов вблизи линий электропередач, дорог и уже существующих построек требуется согласование. Эти моменты отражаются в стройгенплане и планах мероприятий по обеспечению безопасности

Мы подбираем решения с учетом особенностей каждого региона. Внимательно учитываем тип грунта под крановые пути, сезонные факторы и возможности механизации, а также квалификацию персонала подрядчика.

06

Контроль качества и безопасность

На этапе входящего контроля мы осуществляем проверку металлоконструкций на точность их исполнения по чертежам. Особое внимание уделяется выявлению деформаций и наличию соответствующих сертификатов. Определяются допуски при установке, включая отклонения осей, вертикальности и отметок. На каждом этапе монтажа проводится геодезический контроль.

В процессе монтажа металлоконструкций используются два основных метода соединения: сварка и болтовые соединения. К качеству сварных швов и болтовых стыков предъявляются строгие требования. Контроль сварных швов осуществляется визуально и с помощью ультразвукового метода. Затяжка высокопрочных болтов выполняется динамометрическими ключами, что обеспечивает точное соблюдение усилия и фиксацию его величины.

Обеспечение безопасности на объектах, где эксплуатируются краны, подразумевает комплекс мер. К ним относятся четкое обозначение зон, где ведется работа крана, установление правил пропусков для персонала, требования к использованию средств индивидуальной защиты (СИЗ) и ограждение рабочей зоны.

07

Сроки и стоимость разработки ППР

Разработка типового ППР для монтажа металлоконструкций занимает у нас от 3 рабочих дней. При условии, что у нас есть все необходимые исходные материалы: КМ, КМД, ПОС и техническое задание.

Цена формируется с учетом объема монтажа, выраженного в тоннах. Также учитываются особенности каркаса: стандартные или индивидуальные решения, количество типов элементов и необходимость разработки детальных технологических схем для каждого узла.

Чтобы оценить задачу, пришлите нам чертежи КМ, КМД, ПОС и краткий обзор объекта. На основе предоставленной информации мы предоставим вам ориентировочный срок выполнения и состав проекта.

Документация будет дорабатываться до момента полного согласования с надзорным органом

Мы согласовываем комплект документации совместно с надзорным органом, принимая во внимание замечания технадзора. Вносим необходимые изменения, чтобы адаптировать его под требования подрядчика. Продолжаем работу по правкам до полного утверждения документации.
