Проект производства работ на строительные леса

Разработка ППР на строительные леса (рамные, хомутовые, клиновые) обязательна согласно СП 48.13330.2019 и Приказу 782н Минтруда. Документация включает: технологические карты монтажа и демонтажа, указания по работам.

Полный комплект ППР на монтаж лесов за 3 рабочих дня

Рамные, хомутовые, клиновые леса - по СП 48.13330.2019 и Приказу №782н

Типы строительных лесов

  • Рамные леса — универсальная система для фасадных работ до 40-60 м, рамы + диагональные раскосы, нагрузка 200 кг/м²
  • Хомутовые леса — для сложных фасадов, эркеров, криволинейных поверхностей, стойки через хомутовые зажимы
  • Клиновые леса — быстрая сборка для высоток до 100 м, клиновые замки, несущая способность до 500 кг/м²
  • Подмости — для внутренних работ до 6 м, передвижные на колесах с тормозами, устойчивость H/B ≤ 4
  • Вышки-туры — локальные фасадные работы, лестницы, площадки с ограждениями 1,1 м

Состав проекта

  • Пояснительная записка — технология монтажа, последовательность ярусов, узлы крепления
  • Стройгенплан — размещение лесов, зоны складирования элементов, опасные зоны, проходы для персонала
  • Технологические карты — установка опорных элементов, сборка рам/стоек, монтаж диагоналей, связей, настилов
  • Схемы анкеровки к фасаду — крепёжная оснастка, проверка основания
  • Календарный план — график монтажа и демонтажа
  • Охрана труда на высоте — СИЗ монтажников, заземление конструкций, защитные ограждения, бортовые доски

Требования ГОСТ 27321-2011

  • Паспорт лесов — ГОСТ 27321-2011, допустимая нагрузка на настилы 200-500 кг/м², схема узловых соединений
  • Расчёты устойчивости — на опрокидывание, прочность анкерных креплений, проверка оснований под опорные стойки
  • Контроль вертикальности — стойки выставляются по отвесу/нивелиру, отклонение не более 1/500 высоты
  • Защитные ограждения — высота 1,1 м на рабочих ярусах, бортовые доски 150 мм, исключение зазоров >250 мм
  • Испытания лесов — нагрузкой 1,25 от расчётной, протокол испытаний, допуск к эксплуатации

Этапы разработки

  1. Сбор исходных (АР фасадов, высота здания, паспорт лесов, характеристики основания, требования к нагрузкам)
  2. Схемы анкеровки, технологические карты монтажа/демонтажа, генплан с зонами складирования
  3. Календарный план
  4. Мероприятия по охране труда на высоте согласно Приказу №782н
  5. Согласование технадзора, службы ОТ, допуск к эксплуатации

Срок от 3 рабочих дней

Типовой ППР при наличии паспортов лесов, АР фасадов

Особенности

Учитываем высоту здания, сложность фасадов, эркеры, балконы, близость ЛЭП

Срок согласования 3–7 дней

Сопровождаем через технадзор, службу ОТ, стройконтроль до допуска к монтажу

До «согласовано»

Вносим правки технадзора, актуализируем ведомость изменений до допуска

Получить расчет ППР

Отправьте АР фасадов и паспорт лесов — вернём срок и смету в течение часа

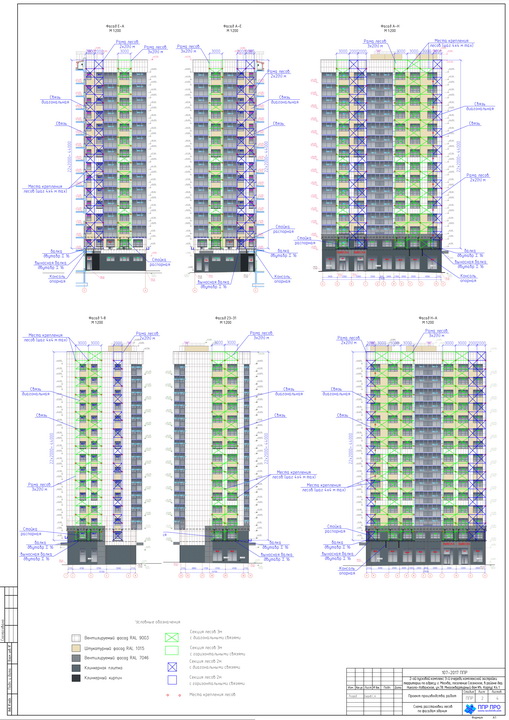

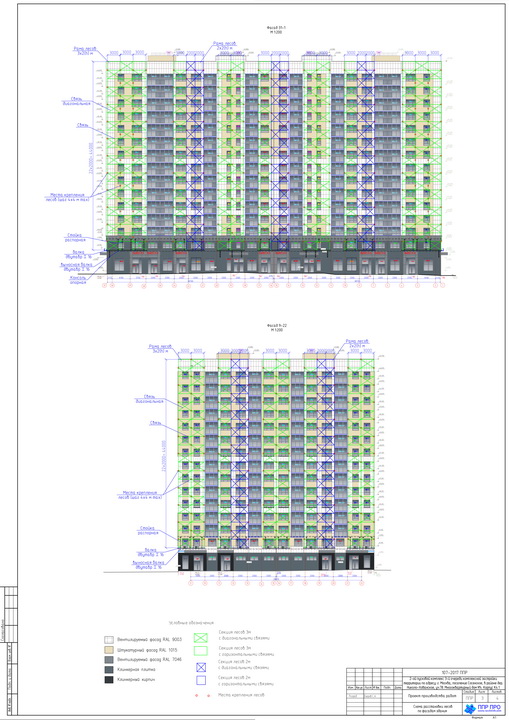

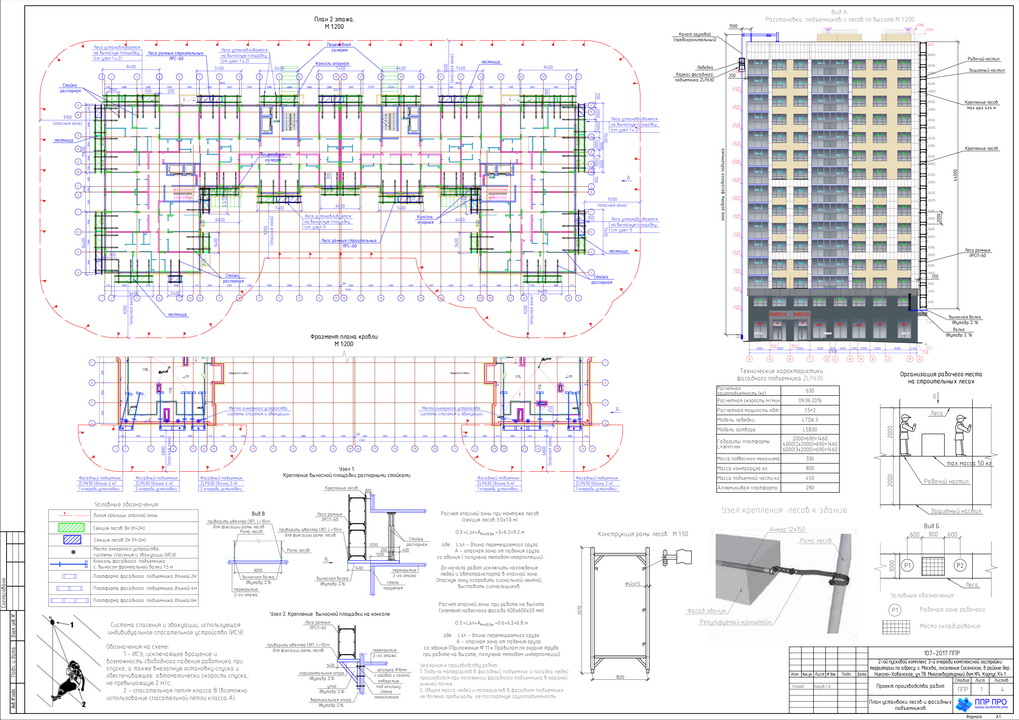

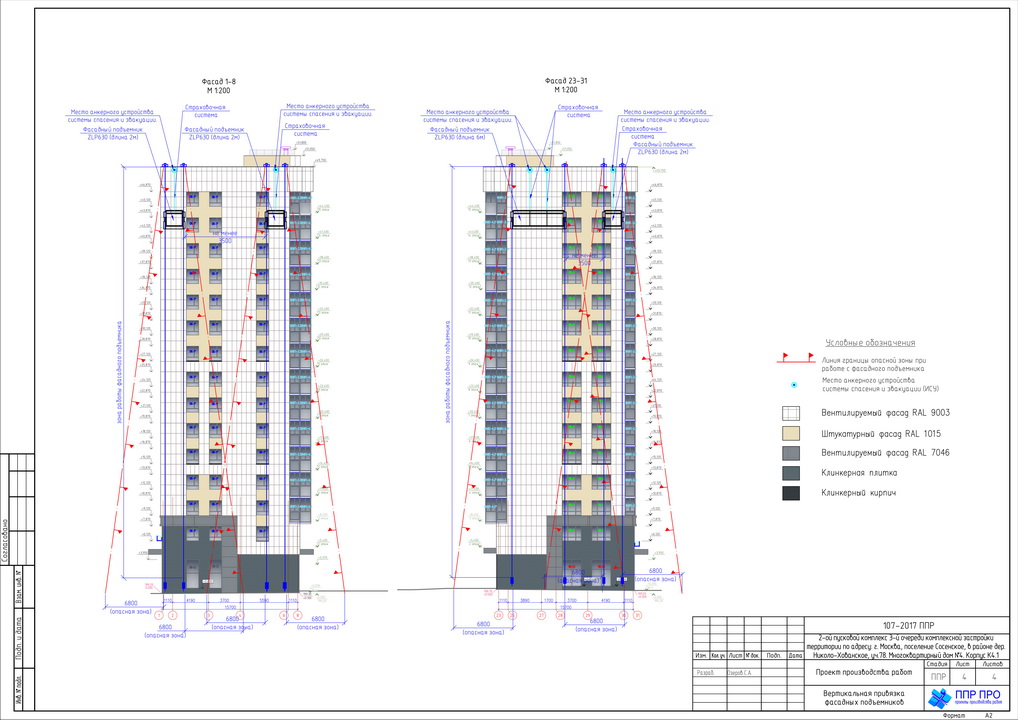

Примеры выполненных проектов

Ознакомьтесь с образцами наших работ — разработанными проектами производства работ на монтаж строительных лесов.

Виды строительных лесов для разработки ППР

Разрабатываем проект производства работ для следующих типов временных конструкций на объектах в Москве и по всей России:

01

Рамные леса

Леса рамного типа — универсальная система для фасадных работ высотой до 40-60 м. Вертикальные рамы соединяются горизонтальными связями, диагональными раскосами для обеспечения пространственной жесткости. ППР включает расчет допустимой нагрузки 200 кг/м² на настил, схемы анкерного крепления к стене, требования к основаниям под опорные башмаки.

02

Хомутовые леса

Хомутовые (штыревые) леса — для сложных фасадов, эркеров, криволинейных поверхностей. Стойки соединяются трубами через хомутовые зажимы, что позволяет создавать конструкции любой конфигурации. ППР содержит схемы установки диагональных связей, количество хомутов на узел , требования к затяжке болтов.

03

Клиновые леса

Клиновые (штыревые) леса — система быстрой сборки для высотных зданий до 100 м. Элементы соединяются клиновыми замками без болтов и гаек. ППР включает расчет несущей способности , схемы крепления к зданию анкерами, требования к испытаниям смонтированных лесов нагрузкой.

04

Подмости и вышки-туры

Передвижные подмости — для внутренних отделочных работ высотой до 6 м. ППР содержит требования к устойчивости , тормозным устройствам колес, защитным ограждениям по ГОСТ 24258-88.

ППР на монтаж временных конструкций

Для типовых задач по установке рамных и хомутовых конструкций используем решения, отражающие реальную технологию сборки и графики, с привязкой к фактическим условиям объекта.

01

Состав проекта

  • Пояснительная записка с технологией монтажа, включая последовательность установки ярусов, схемы узлов крепления и расчёты допустимых нагрузок на конструкцию;
  • Генплан территории с размещением лесов, зон складирования элементов с учётом опасных зон и проходов для персонала;
  • Технологические карты на операции, включая установку опорных элементов, сборку рам или стоек, монтаж диагоналей, связей и настилов с применением средств подмащивания;
  • Схемы анкеровки к фасаду
  • Календарный план и графики движения ресурсов
  • Мероприятия по охране труда, включая требования к СИЗ монтажников, заземлению конструкций, защите от падения предметов и организации рабочих мест на высоте.
02

Исходные данные

  • Проект АР
  • Паспорт на леса (тип лесов)
  • График работ;
03

Технические решения и контроль качества

  • Планы ограждений, схемы анкеровки, эвакуационные проходы и журналы контроля формируются по структуре организационно‑технологической документации согласно СП 48.13330.2019;
  • Привязка к нормативным документам, перечень ссылочных источников гарантируют согласования с заказчиком и надзорными органами.
04

Для согласования с надзором и заказчиком

  • Возможна предварительная выдача примера пакета для обсуждения с технадзором и службой охраны труда заказчика с последующей адаптацией под фактические условия площадки;
05

Стоимость и сроки

  • Цена зависит от объёма исходных данных, типа лесов (рамные, хомутовые), высоты конструкции, сложности фасада;
  • Базовый срок разработки типового ППР — от 3 рабочих дней при наличии полного комплекта исходных данных;
  • Корректировки вносятся оперативно до получения статуса согласовано у надзора, заказчика и представителей строительного контроля на площадке.

Вносим правки до полного согласования документации с надзором

Учитываем замечания технадзора и профильных служб, оперативно вносим корректировки и сопровождаем пакет до статуса «согласовано» по установленной процедуре
