Пример проектов производства работ
Примеры разработанных нашей фирмой проектов производства работ (ППР)

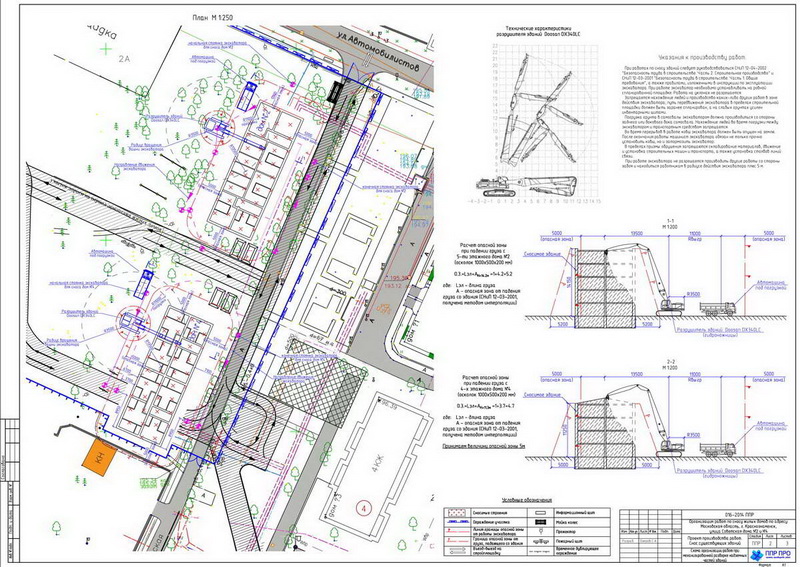

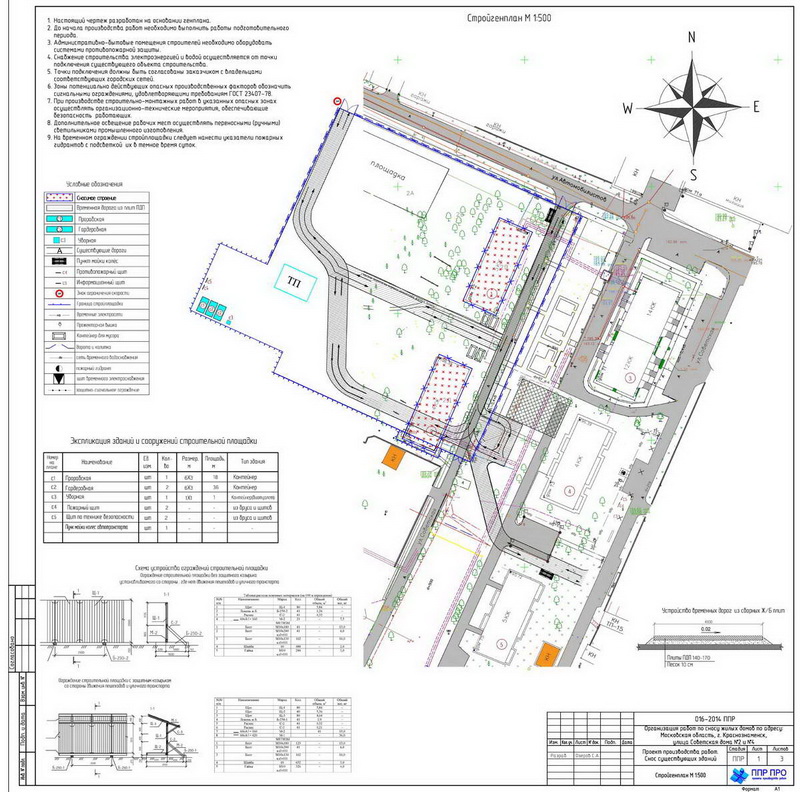

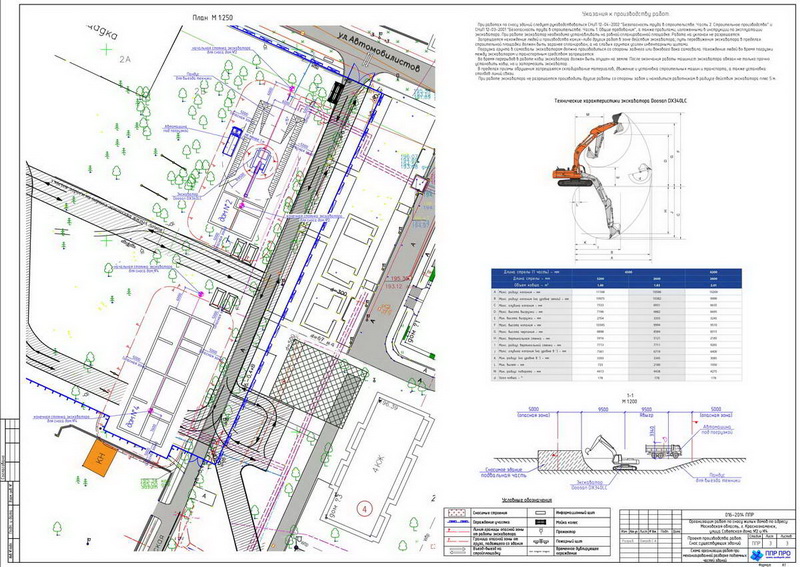

Проект производства работ на снос существующего здания
Проект производства разработан на снос существующих зданий для объекта «Организация работ по сносу жилых домов по адресу: Московская область, г. Краснознаменск, улица Советская дома №2 и №4».
Сносимый дом №2 - пятиэтажный, прямоугольной конфигурации в плане. Габаритные размеры здания 34,37м х 12,60м. Высота здания – 14,15 м.
Сносимый дом №4 - четырехэтажный, прямоугольной конфигурации в плане. Габаритные размеры здания 34,80м х 12,75м. Высота здания – 11,25 м.
Въезд-выезд на стройплощадку осуществляется с существующих дорог, имеющих твердое покрытие.
Объем проекта: Поянительная записка А4 - 22 листа, чертежи А1 - 3 листа

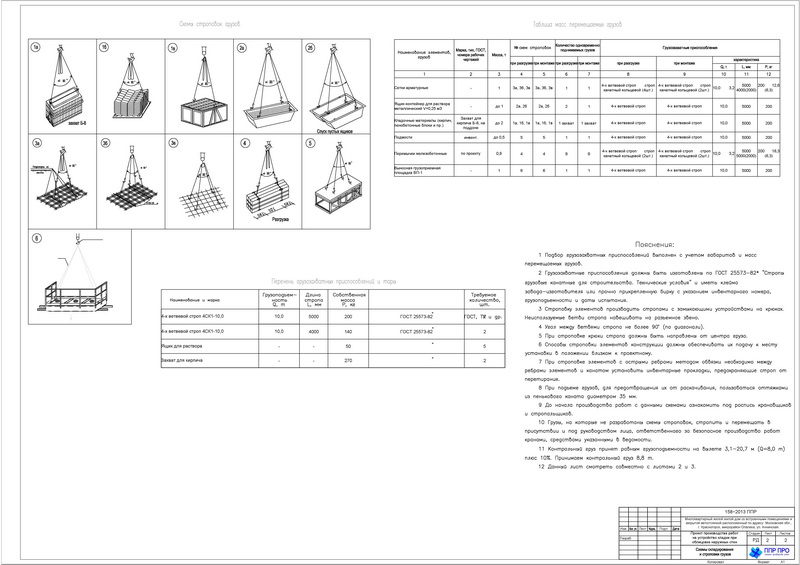

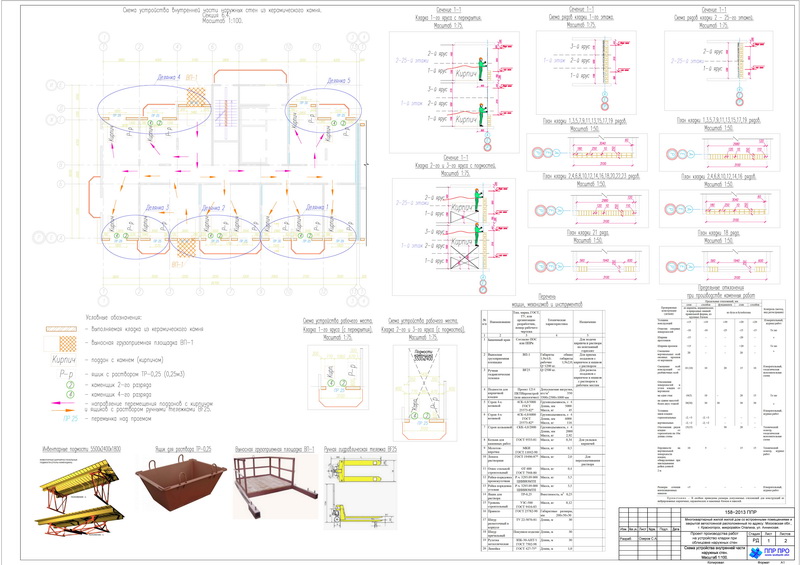

Проект производства работ на каменную кладку
Настоящий проект производства работ (ППР) разработан на устройство каменной кладки при облицовке наружных стен 25-ти этажного многоквартирного жилого дома со встроенными помещениями и автостоянкой закрытого типа, расположенного по адресу: Московская обл., г. Красногорск, микрорайон Опалиха, ул. Аннинская, 3 очередь строительства, корпус 6.
Кладка стен производится изнутри здания с выполненных монолитных перекрытий.
Стены устраиваются из камня рядового пустотелого 250х120х140 мм и кирпича КУЛПу 1,4 НФ по ГОСТ 530-2007 «Кирпич и камни керамические. Технические условия» с использованием цементно-известкового раствора по ГОСТ 28013-98* «Растворы строительные. Общие технические условия».
Объем проекта: Поянительная записка А4 - 20 листов, чертежи А1 - 3 листа
Проект производства работ на монтаж металлоконструкций
Проект производства работ объекта «Металлургический завод в районе ТЭЦ-4 г. Балаково Саратовской области. Электросталеплавильный цех» предусматривает работы по монтажу металлоконструкций строящегося здания.
Изготовленные металлоконструкции поступают на объект автотранспортом. Монтаж и укрупнительная сборка выполняется на стройплощадке.
Монтаж металлоконструкций производится 3мя кранами: Liebherr LTR 1100 (стрела 52 м) и 2 крана СКГ-631 (стрела 32.5 м, гусек 24м). Укрупнительная сборка, а также погрузо-разгрузочные операции производятся автомобильным краном на площадке вне зоны монтажа металлоконструкций.
Все заводские соединения выполнены сварными. Монтажные соединения выполняются на сварке и болтах нормальной точности марки М20, класса прочности 8.8. Конструктивные болты М16.
Отверстия под болты М20 – Ø23мм, под болты М16 – Ø20 мм. Сварные швы принимать по усилиям и в соответствии с требованиями таблицы 38* СНиП II-23-81*.
Местоположение и конструкцию монтажных стыков определяет завод-изготовитель, исходя из условий изготовления и транспортировки и согласовывает с авторами проекта КМ.
Производство и приемку работ при монтаже стальных конструкций, при сборке болтовых соединений, сварке монтажных соединений надлежит выполнять в соответствии с требованиями строительных норм и правил СНиП 3.03.01-87 "Несущие и ограждающие конструкции" и по организации строительного производства и технике безопасности в строительстве, правил пожарной безопасности при производстве строительно-монтажных работ, с требованиями органов государственного надзора, а также руководствоваться данным ППР.
Объем проекта: Поянительная записка А4 - 35 листов, чертежи А1 - 7 листов
